機械製図 図面の読み方講座

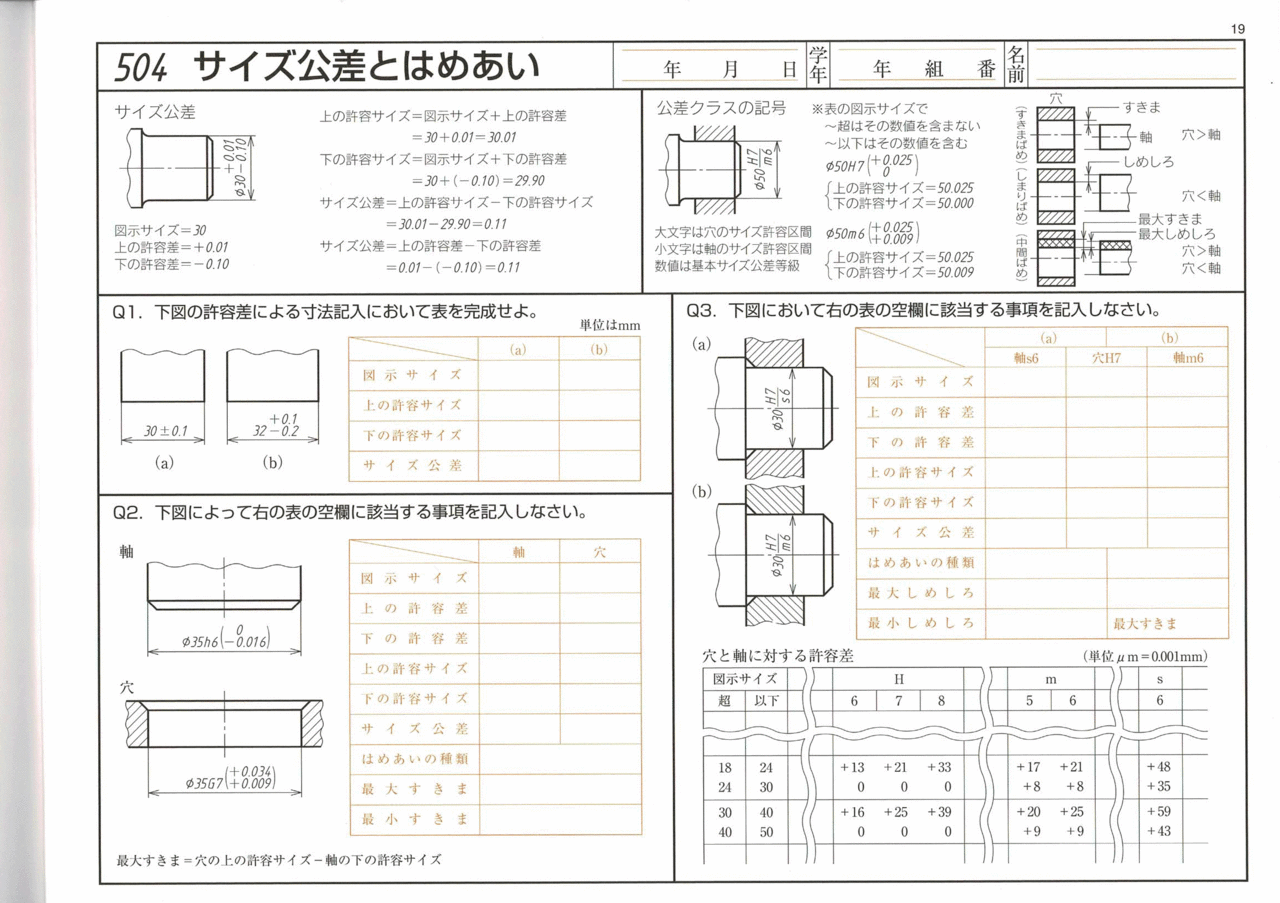

機械製図 図面の読み方講座 課題データ画像

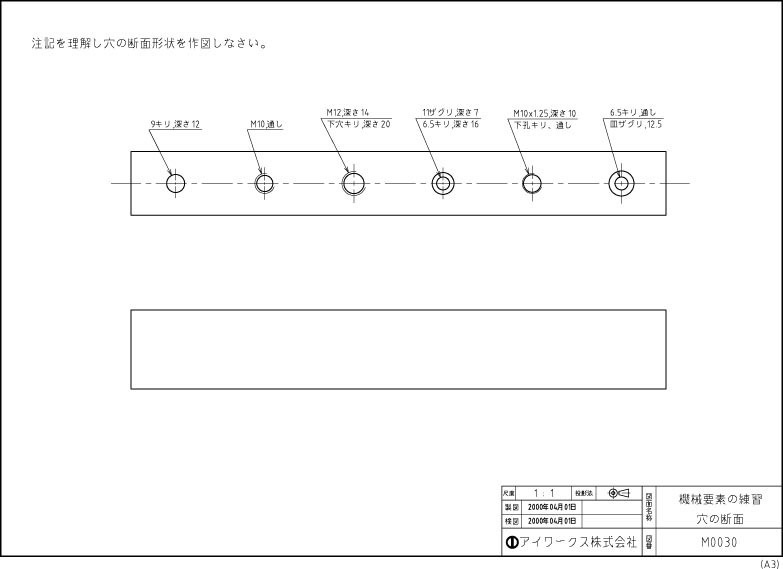

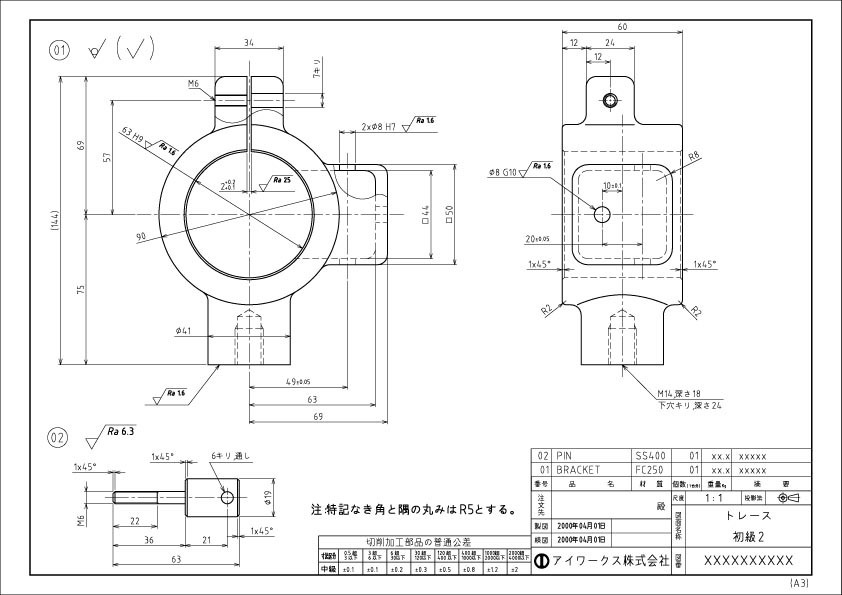

機械製図 図面の読み方講座 課題データ画像

【機械製図 製図基礎/機械要素 座学講座 概要】

 ■トレーニング実施日:2日間で日程は応談(年中無休にてお好きな日程で承ります。)

 ■トレーニング時間:9:00~16:00 (12:00~13:00お昼休み、午前と午後に1回小休憩あり)



(カリキュラム詳細)

 1:製図基礎
  ■なぜ図面が必要なのか?■立体図を1枚の図面に表すルール■図面から立体をイメージする
  ■補助となる図法

 2:製作図
  ■機械図面の構成について■寸法記入・寸法表示について■機械図面で扱う線種について
  ■サイズ公差■はめあい公差、普通公差■表面性状

 3:機械要素製図
  ■ねじ■軸・軸受け■歯車■スプロケット・プーリ■ばね■溶接



※各項目ごとにワーク演習があり、講座内容の確認を行います。
※教科書・テキストは実教出版「機械製図」附属練習ノートを使用。

機械製図 図面の読み方講座の特徴

わかりやすい伝え方で初学者に最適!

「どなにでもわかる」をモットーに。

機械製図に用いる専門的な語句をお伝えしていく中で、初学の方の目線に立って、わかりやすい伝え方を常に意識付けております。

なぜこういう約束が存在するのか?
そうすることでどういうメリットがあるのか?
逆にそうしないとどういう問題点が出てくるのか?

といった具合に脚力シンプルに機械製図の中身を理解・吸収して頂けるかと存じます。

もちろん、お伝えする講師は現役エンジニアでございます。

講座内容をワークシートで確認!受身感0

受講→それを考える→確認!

一般的に座学形式の場合、とりわけ専門的な内容ですとなおのことですが、伝える側が一方的になってしまい、受講する方は「ふ~ん。そうなんだ・・・。」で終わってしまう。(機械製図は多種多様多岐にわたる知識の習得につき、仕方がない部分もございますが。)

しっかり内容を身に付けてもらう為には、自発的に受講した内容を考え、そして確認する流れが必要です。確認ワークシートでそのあたりをしっかり取り組んで頂く内容で、自分で考える受身感ゼロの座学&演習の講座でございます。



机上&実際を伝える現場目線主義!

業界未経験の方には貴重なお話が!?

教科書の中でお伝えすることは大前提として、

お仕事の現場で実際は〇〇〇は△△△です。とか、
□□□ということが多い。 というような感じで「机上と実際」のところも踏まえたお伝えをするよう心掛けております。なぜならば、お仕事は「現場が命」だからです。お仕事する際に必要な知識・技能という点で考えた場合、必要なことは実際であり事実であることだからです。

実際を知ることで認識の幅が各段に広がり、業界未経験の方には大変有効なものと考え、ある意味「現場目線の図面の読み方講座」として取り組んでおります。

機械製図 図面の読み方講座 料金表

:機械製図 図面の読み方講座 54,000円

※教科書・キストは実教出版「機械製図」附属練習ノート他を使用します。
※料金に教科書・テキスト他の配布資料が含まれます。

講座受講までの流れ

とにかく、まずはお問合せ下さい。

ものづくり機械分野の人材CAD教育について、どんな些細な事でも構いません。まずはお声掛けください!

ホームページ上のお問い合わせ送信フォーム、
またはお電話045-451-1831までご連絡ください。

ご相談者様のご要望をお聞かせ願います。
(ざっくり感で構いません。)

詳細は「事前ヒアリング」にてしっかりご要望をお聞かせ頂きます。

お電話のお問い合わせ、そのまま即事前ヒアリングを行うことは可能です。(※事前ヒアリングは無論無料ですし、ヒアリングを実施することで、トレーニングのお申込みを義務付けるものではございません。
どうぞご安心してお問い合わせ下さい。)





トレーニング前のヒアリングを実施。

オンラインでのヒアリング風景。トレーニング前の情報共有がとても大切です。

具体的にCADトレーニング受講の目的や私共に対してのご要望など、
本音ベースでお話をさせて頂きます。

例えば社員教育の場合、
「うちの会社で扱うこの図面を自力で描ける様になって欲しい。」

「3DCADデータから2DCADへ変換して2D図面として編集できるようになって欲しい」

個人様の場合、
「この図面が写せるようになりたい。」「形状理解できるようになりたい。」「機械CADを使った実務を経験したい。」

といった様に、どんな内容でも本音でご要望をお聞かせください。

CADトレーニングカリキュラムの決定。

お預かりした参考データからオンリーワンのカリキュラムを検討中・・・。

step2でヒアリングさせて頂きました内容を十分検討し、既存のカリキュラム内容に準拠することでご相談者様のご要望を満たせるならそのままで。

既存のカリキュラムだけではご要望が満たせない場合は、弊社の設計製造案件の実績から参考または改修したCADデータを検討しオリジナルのカリキュラムをカスタマイズしてご提案いたします。

企業機密保持誓約を締結したうえで、CADデータや紙媒体(図面)をお預かりし、そこからトレーニングの課題カリキュラムを作成することも致しております。



トレーニング実施。

企業様向けの集合型トレーニングでは活発な質疑が展開されます。

step3で作成ご提案したカリキュラムをご承諾頂きました上で、
トレーニング日程などを調整し、トレーニング開始となります。

日程は原則として2つのトレーニングルームの予約が有る場合以外は、お好きな日程でお申込み可能です。

企業様への出張、オンライン(CADインストールのノートPC無償貸与AutoCAD、Inventorのみ)での対応も承っております。

機械製図 図面の読み方講座を利用された事例

掲載準備中

















掲載準備中

















掲載準備中
