【3D-CAD】Inventor フレームジェネレーターコース

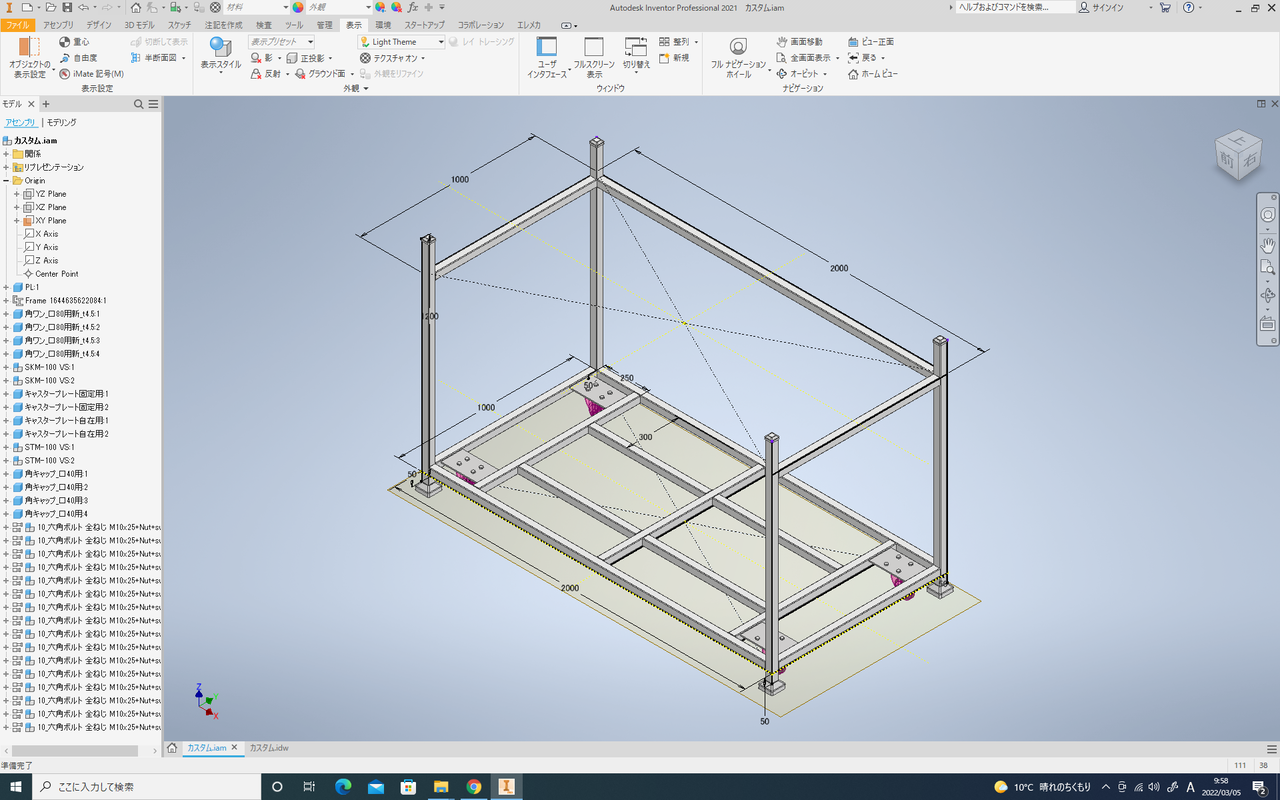

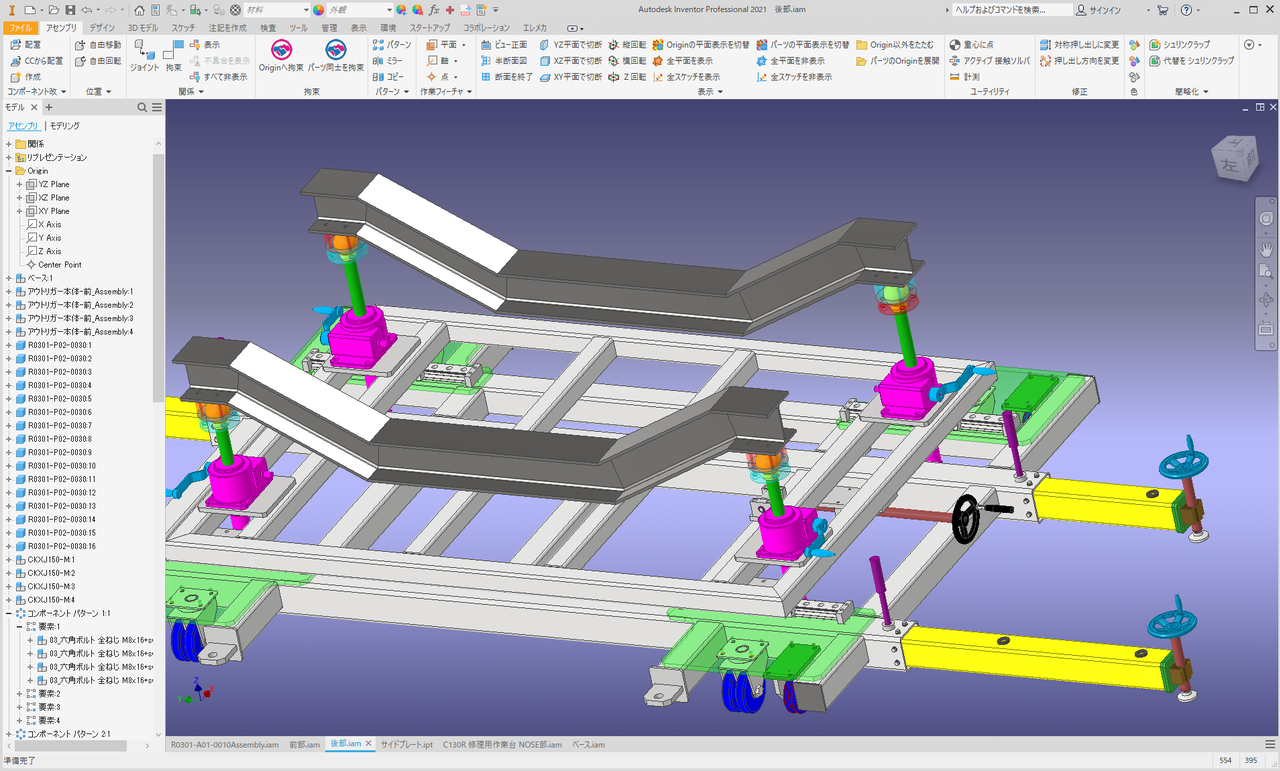

弊社設計製作案件 Inventor CADデータ画像(イメージ)

【Inventorフレームジェネレーターコース 概要】

 ■トレーニング実施日:1日間で日程は応談(年中無休にてお好きな日程で承ります。)

 ■トレーニング時間:9:00~16:00 (12:00~13:00お昼休み、午前と午後に1回小休憩あり。)



(カリキュラム詳細)

 1日目)
  ■Inventor 課題データ(既存)のモデリングと確認。

  ■Inventor 課題データの新規フレームジェネレータ化
        ・断面生成
        ・パス生成
        ・コンテンツセンターからの鋼材選択
        ・各種仕様変更に対する編集

  ■Inventor    課題データの2D図面化



Inventorフレームジェネレーターコースの特徴

形鋼などの組み合わせを3Dで一発生成。

フレームジェネレータ。
3Dならではのこの機能。

フレームジェネレータは、製缶ものや構造フレーム、架台製造といったモデリングに威力を発揮します。

ひとつひとつのメンバーをひとつひとつアセンブリしていては時間がかかって仕方がありません。

スケッチを多面生成(断面とパス)し、1発でフレームを仕上げていきます。



鋼材の指定はコンテンツセンターとスムースに連携。

いつも使う標準的なフレームはボルト・ナットも備えておくと便利。

フレームの材料(形鋼)もInventorのコンテンツセンターから呼び出して生成可能。

汎用のメインフレームを保存しておけば、形鋼の種類・サイズだけ編集でモデリング時間を圧倒的に短縮。

ボルト・ナット類も汎用仕様はデータ化すると尚便利です。

2D図面化も.idwテンプレートのカスタムで効率化。

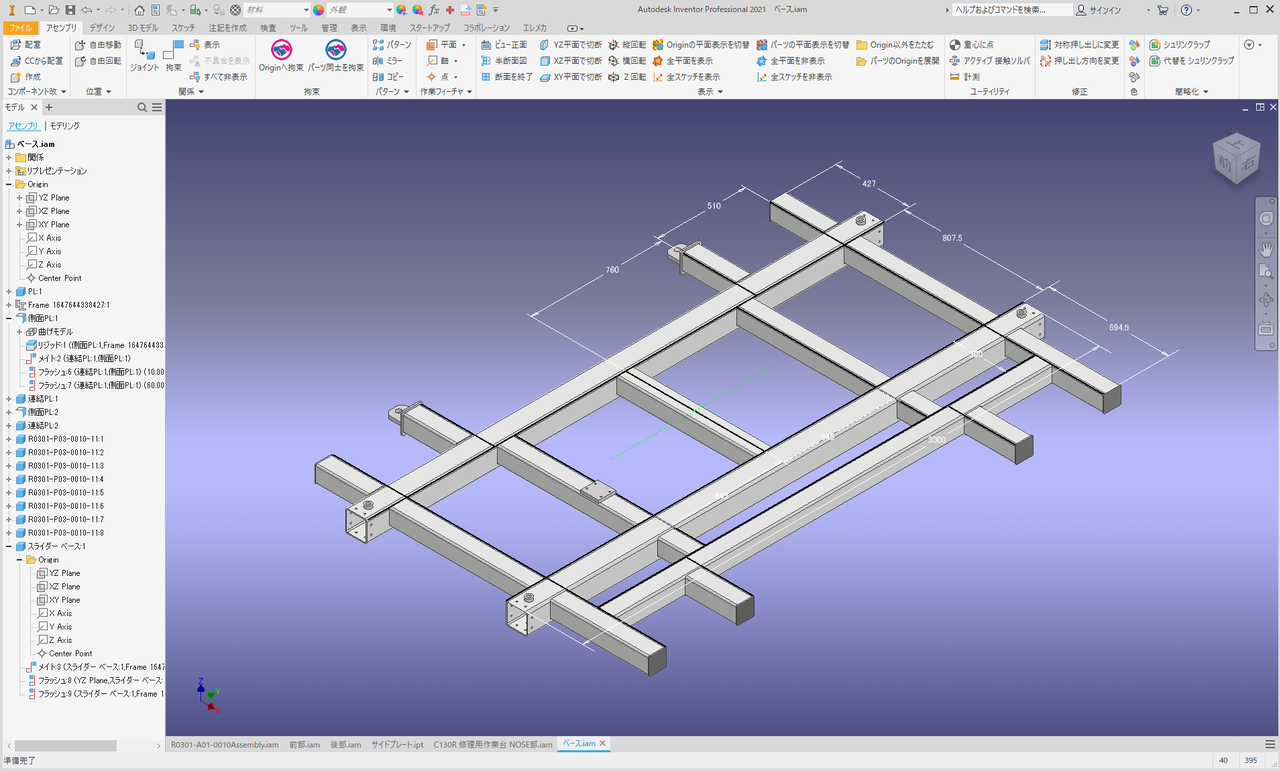

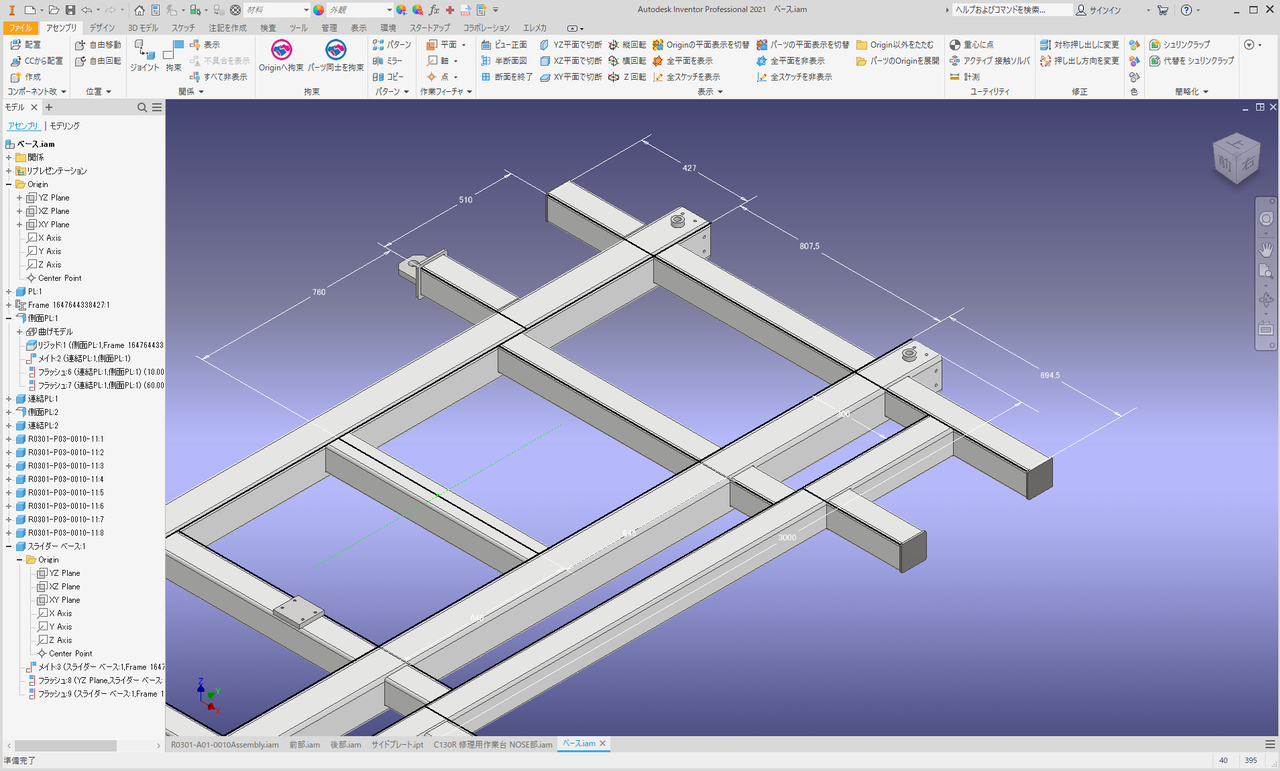

上記モデルはフレームジェネレータで十数分で作成可能。※オリジナルテンプレートで図面化も容易に!

モデリングからの2D図面化もフレーム形状はもとより、コンテンツセンターと連動し呼び出し盛り込まれているパーツ類も部品表欄へも同様に連動し表記の無駄がありません。

オリジナルテンプレート(※有償サービス)の活用でコンテンツセンターへのパーツ登録や表題欄のカスタマイズを行うことで、圧倒的な「時短効率化」が実現いたします。



Inventorフレームジェネレーターコースの料金表

Inventorフレームジェネレーター1日間 45,000円
追加)オーダー型カスタムオプション 29,700円

:機械製図 空間把握トレーニング(ペーパー&デジタル)

19,000円(オンライン対応可)
:機械製図 図面の読み方講座 54,000円(オンライン対応可)
:機械製図実務 部品図作成トレーニング(通称:ばらし演習) 219,000円~(オンライン対応可)
:中長期型育成トレーニング10日間~(6h/1日) 292,000円~(オンライン対応可)


※A~DのサービスにつきましてはInventorスタンダードコースと併せてトレーニングすることで、とりわけものづくり業界未経験者様、新入社員様、派遣社員様の就業前トレーニングとして効果が得られるメニューとなります。受講者様の状況や企業様の方針に応じてお勧めいたします。A,C,Dのサービスについて使用するCADツールはAutoCADまたはInventorとなります。
