【3D-CAD】Inventor スタンダードコース

機械系3DCADの基本を徹底的に!

【Inventorスタンダードコース 概要】

 ■トレーニング実施日:3日間で日程は応談(年中無休にてお好きな日程で承ります。)

 ■トレーニング時間:9:00~16:00 (12:00~13:00お昼休み、午前と午後に1回小休憩あり。)



(カリキュラム詳細)

 1日目)
  ■Inventor 起動~保存
  ■Inventor ユーザーインターフェース
  ■Inventor 3Dパーツモデリングの基本的な考え方や手法を用いたワーク演習
        ・keyパーツモデリング ・Vブロックによるスケッチ拘束の理解
       ■Inventor    3Dパーツモデリング演習課題Ver.1
        ・アイソメ図からの3Dパーツモデリング

 2日目)
  ■Inventor    機械図面からの3Dパーツモデリング
        ・FIX PLATEやBUSH、フランジ他(機械要素の穴、フィレット、面取り、リブ、作業平面他)
  ■Inventor    3Dパーツアセンブリの基本的な考え方や手法を用いたワーク演習
        ・アセンブリパーツ作成とアセンブリ・規格部品の呼び込み他
  3日目)
  ■Inventor    実践的な3Dパーツモデリング&アセンブリ演習
        ・実践課題 確動CAM装置のモデリング&アセンブリ 全般

  ■Inventor    2Dドローイング(2D図面化)演習
        ・2D図面化の基本的な考え方や手法を従前課題から行う



Inventorスタンダードコースの特徴

「3次元=難しい」の不安を払拭できます。

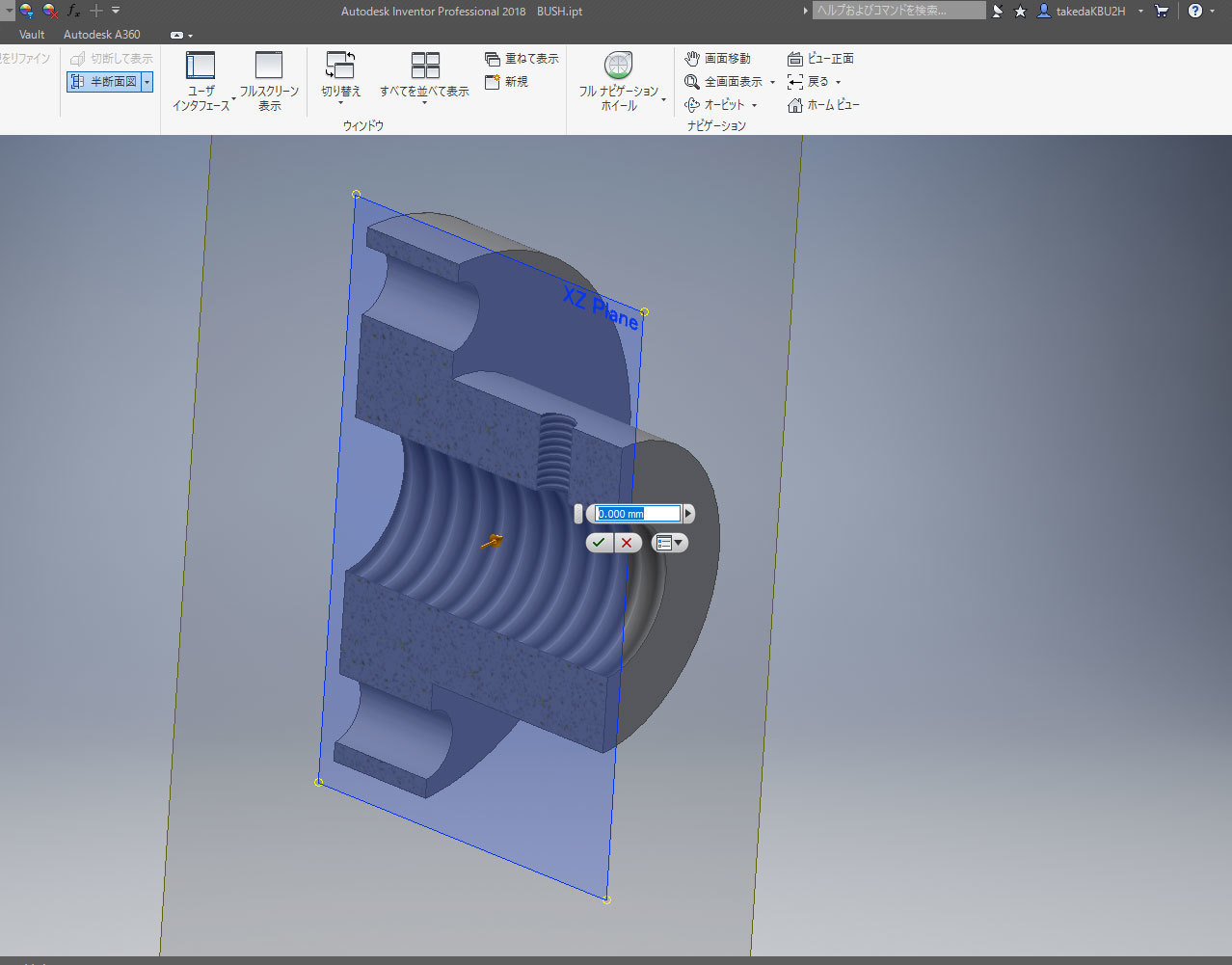

3Dは多彩な機能でモデルを切断(断面)して見せたりしちゃいます。

3D-CADは2D-CADと違う大きなポイントとして、3Dデータは「立体データ」となることです。画面がクルクルと回転したり、断面して見れたりとカッコ良く、その分難しいのでは?という印象を持たれる方が多いです。コマンド操作は2Dと違いビジュアル感が圧倒的に優れているので、むしろ楽しく感覚的に取り組めてしまいます。その辺りは心配ご無用です。

とりわけ若年層いわゆるZ世代の方は、いとも簡単に操作してしまします。小学校低学年までその評価は確認済みですが・・・。

ただ、3Dデータは「結果カタチができた。」ではNGなのです。
「プロセス重視のモデリング手法」そこをしっかりお伝えしていきます。



AutoCAD経験者は取り組み易い内容。

CADデータ変換形式の世界標準となりつつある「.dwg」

Inventorはオートデスク社の機械系3DーCADなので、2D-CADのパイオニアであるAutoCADとの互換は当然ながら抜群です。

Inventorで3Dモデリングし、ドロー(図面化)したものは、AutoCADと同じ変換形式.dwgで変換し、スムーズな3次元から2次元図面データへの移行が可能。.dwgは2Dの他CAD機種への.dxfにも互換がしやすいため、2Dと3Dの垣根を無くしたデータの取り扱いができます。

Inventorそのものの操作画面・インターフェースもとても似ていて初めての方でも何ら抵抗なくコマンド操作に慣れていきます。

実際に仕事で行う3Dモデリングを効率良く習得。

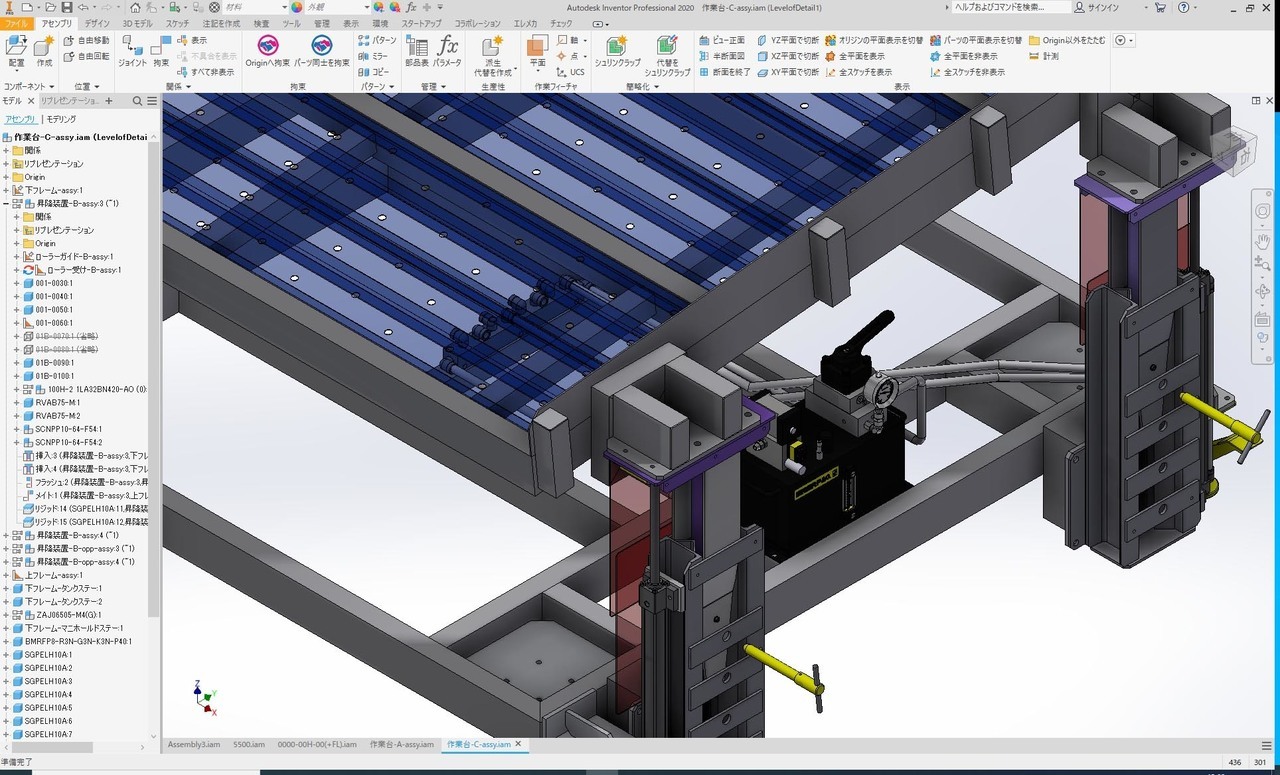

切削加工の部品のアセンブリ(組立)クランプ装置

当トレセンは機械設計会社が運営。

実際の機械設計案件を題材にした課題演習をInventorを使用して行っていきます。よくある課題のなかには実際にはあり得ない内容や、ツッコミどころ満載の課題も少なくありません。そこは仕方がないところですが・・・。

実際のお仕事がからこそお伝えできる裏ワザや、モデリングの考え方、手法がたくさんあります。基本のなかにもオプションがたくさんあるのが、現場対応型CADトレーニングの醍醐味です。

Inventorトレーニングの料金表

Inventor スタンダード3日間 108,000円
追加)オーダー型カスタムオプション 29,700円

:機械製図 空間把握トレーニング(ペーパー&デジタル)

19,000円(オンライン対応可)
:機械製図 図面の読み方講座 54,000円(オンライン対応可)
:機械製図実務 部品図作成トレーニング(通称:ばらし演習) 219,000円~(オンライン対応可)
:中長期型育成トレーニング10日間~(6h/1日) 292,000円~(オンライン対応可)


※A~DのサービスにつきましてはInventorスタンダードコースと併せてトレーニングすることで、とりわけものづくり業界未経験者様、新入社員様、派遣社員様の就業前トレーニングとして効果が得られるメニューとなります。受講者様の状況や企業様の方針に応じてお勧めいたします。A,C,Dのサービスについて使用するCADツールはAutoCADまたはInventorとなります。

Inventorトレーニングを利用された事例

機械加工の知識が活きて楽しかったです!

大型車両製造メーカー様の新入社員3DCAD研修受講生 24歳(男性)

更なるスキル向上の取り組みを!

学生時代にはCADを使った授業があり、操作は経験していたので問題ありませんでした。ただ講習の中で「3DCADのモデリングは機械加工のオペレーションに準拠すれば、質の高いデータになるので・・・」と教えてもらいとても参考になりました。今までただ何となくモデリングしていかことに気が付きました。

設計、CAD、製造は関連しているイメージを認識できたもの良かったです。この度はありがとうございました。



事前の干渉チェックで安心データができる幸せ。

コンクリート2次製造メーカー 技術営業担当U様

にぎやかな集合型トレーニング風景

今までは2DーCADのみのデータで仕事を回してましたが、内部から3D化の声が上がり、Inventorを導入し基本的な操作を願いしましたところ、アイワークスさんから「基本操作だけではお仕事に即対応出来ないと思います。」ときっぱりと言われてしまい困惑してました。その後、弊社の参考図面をお預けし、サンプル課題でプレゼンしてまでしていただきました。(無料で)

そこでいつも苦労していた干渉について、簡単にチェックできることを体感し迷いなくスタッフ7名全員いトレーニングをお願いしました。カスタム対応でトレーニングを実施したので、若手は直ぐにデータ作成に入っていくことができました。

プレゼン有難うございました。



3DCADの操作はシンプルで楽しかったです。

求職者支援訓練 機械製図2D/3D-CADオペレーター養成科 訓練受講生 24歳(女性)

職業訓練での3D-CAD実習風景

2D-CADの訓練終了後に3DCADを習得しましたが、今まで頭の中だけで空間把握しながらCADデータ作成していたのが、3次元は立体モデルデータになり、形状イメージがし易くなり、理解が深まった感覚を持ちました。先生いわく「2D-CADで図面の読図・空間把握をしっかり習得してきたからですよ。」と言われ納得してます。

3DーCADの訓練ではモデルの作り込み方(履歴)で評価しますという意味が当初は分かりませんでしたが、その大切さはアセンブリですごく理解できました。結論、3DCADは素直に楽しかったです。(専門用語ばかりですいません。)



このように、当トレセンのInventorスタンダードトレーニングなら、3D-CAD導入に不安をお持ちの方、初学の方、社内3D-CAD教育をお考えの方、実務のリンクした3D-CADトレーニングを希望される方々のお悩みを解消いたします。Inventor3D-CADトレーニングに興味をお持ちの方は、ぜひお気軽にお問合せ・ご相談ください。
